技術參數：

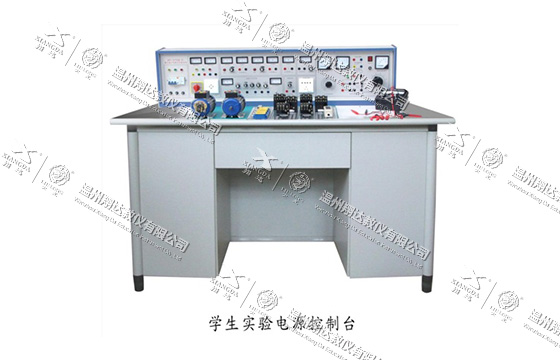

一、學生桌：規格Cm[160×70×73]，桌子的左右各有一個柜，柜中存放元器件，兩柜中間設有抽屜。桌面中央置有“通用萬能實驗板”，在其上面根據實驗電路的需要而拼插電路圖。如不用時將其蓋上防塵橡皮。做電力拖動實驗時，將電氣的實驗器件安裝在“萬能網板”上。為此同時，使學員進入實操技能訓練中，接近于工廠、接近于社會。
二、教師主控臺桌：規格Cm，[160×70×188]，教師示教器右則能分別控制學生桌的電源，并有信號燈指示，其它功能與學生臺桌相同。
三、元器件：實驗元器件是電路中的單元，我們將純元件焊接在一個特制的注塑而成的插子內，插子由不同的元件分別不同的插子。如二插、三插、四插、六插等。每種插子的表面印有響應的元件符號，這樣使學員按電路圖拼插，不需焊接。
四、實驗臺技術指標：1、輸入電源三相四線及地線（380）伏。
A、輸出電源：經電源總開關（帶漏電保護）三相保險盒等雙重保護。
B、三相四線分別（U、V、W、N）及地線和三相四線插座。
C、直流穩壓電源（1.2/24）伏，電流（1.5）安，和電流（0.5）安，分兩路輸出。
D、直流穩壓電源（5）伏，電流（0.5）安
E、交流低壓電源（3/24）伏，電源（2.0）安分別有七檔調節輸出。
F、單相交流可調電源（5/250）伏，和直流可調電源同步輸出。
G、單相交流市電，額定電流為（2.5）安由插座輸出，供外接儀器備用。
H、音頻放大器，為實驗放大中的音頻前置放大提供功率放大，內置有喇叭，同時可作信號尋跡用。
J、函數信號發生器，分別輸出（正弦波、三角波、方波），頻率范圍（5/550KHz）
