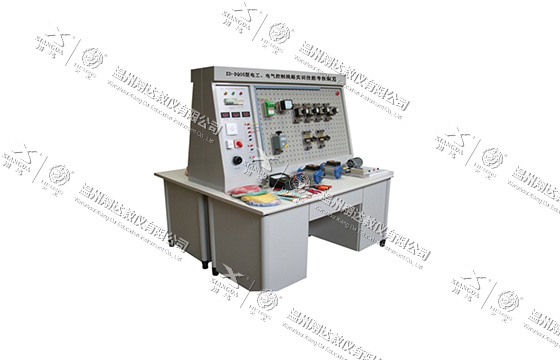

結構與功能：
材料采用鋁合金型材、雙面機制板和臺面防火板熱成型結構；實操臺規格：（150 Cm×70 Cm×160 Cm）。實訓操作配電盤用1.2mm厚不銹鍍鋅板材，經全自動數控沖床制作而成的（萬能實訓配電盤）；巧妙地設計采用葫蘆孔，合理配合器件底座，利用卡座式將實訓器件固定在（萬能實訓配電盤）上。實訓的電氣器件固定在全透明底座，底座設置專用鏍釘配置彈簧，安裝簡易、快速、牢固，拆卸方便，在裝卸時無需工具，只要按、壓、稍拉移即可裝卸。布置自如、走線工藝規范、易直觀、好懂等優點；
電源控制屏技術指標：
輸入；三相四線及地線，輸入電壓380伏50赫茲，置有三相電源指示燈指示。
輸出電源；經電源總開關“帶漏電保護器”與熔斷器二級保護，以及電源隔離等功能：
（1）電壓380V/50Hz；
（2）置有相線電壓表指示（數字式）；
（3）單相調壓2—250V / 50Hz；
（4）可調直流電壓5—240V；
（5）實訓操作配電盤置有急停按鈕；
（6）置有三相、單相電源插座；
（7）交、直流電源置有輸出燈指示；
（8）啟動電源由控制開關輸出；
